進口設備專用隔離變壓器規格型號及安裝尺寸
|
規 格
|
輸入電壓
|
輸出電壓
|
不帶機箱尺寸/
重量
|
帶機箱尺寸/重量
|
|
SG-5 KVA
|
690V
660V
600V
480V
460V
400V
380V
220V
200V
可根據客戶要求訂制
|
380V
220V
210V
208V
110V
36V
可根據客戶要求訂制
|
30×15×25/35
|
45×25×30/56
|
|
SG-6KVA
|
30×16×25/40
|
45×25×30/64
|
|
SG-7KVA
|
35×15×30/45
|
50×25×35/80
|
|
SG-8KVA
|
35×16×30/55
|
50×25×35/80
|
|
SG-10KVA
|
42×21×42/90
|
60×32×65/130
|
|
SG-15KVA
|
52×24×52/135
|
70×35×77/185
|
|
SG-20KVA
|
52×24×52/180
|
70×35×77/220
|
|
SG-30KVA
|
55×28×65/220
|
80×40×87/260
|
|
SG-40KVA
|
61×30×65/265
|
90×50×95/320
|
|
SG-50KVA
|
61×30×65/295
|
90×50×95/360
|
|
SG-60KVA
|
70×32×66/370
|
100×50×105/440
|
|
SG-80KVA
|
70×32×67/450
|
100×50×105/530
|
|
SG-100KVA
|
75×35×68/490
|
100×50×105/570
|
|
SG-120KVA
|
75×35×68
|
100×50×105/600
|
|
SG-150KVA
|
85×37×68
|
120×65×115/690
|
|
SG-180KVA
|
95×45×83
|
120×65×115/930
|
|
SG-200KVA
|
95×45×83
|
120×65×115/1010
|
|
SG-250KVA
|
95×45×83
|
120×65×115/1180
|
|
SG-300KVA
|
105×45×95
|
120×70×125/1450
|
|
SG-320KVA
|
105×45×95
|
130×50×135/1490
|
|
SG-350KVA
|
105×45×95
|
130×50×135/1600
|
|
SG-400KVA
|
115×55×105
|
140×60×145/1700
|

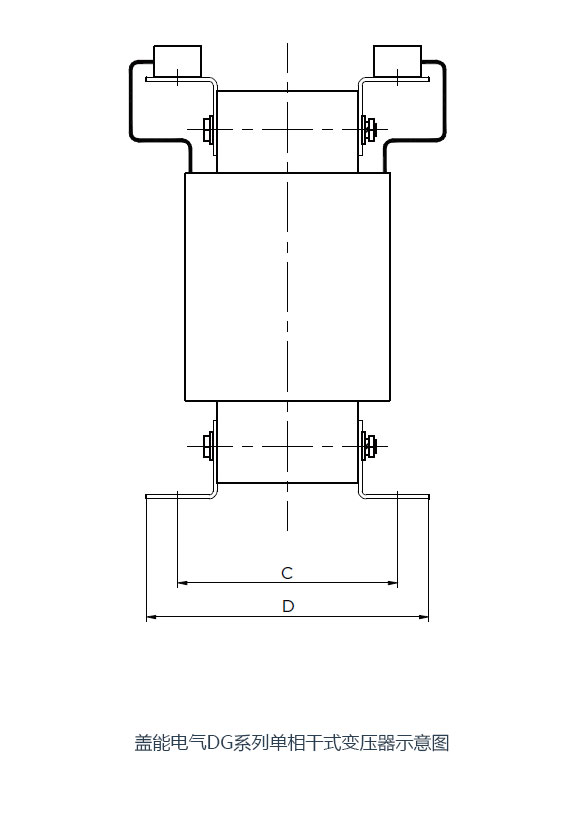

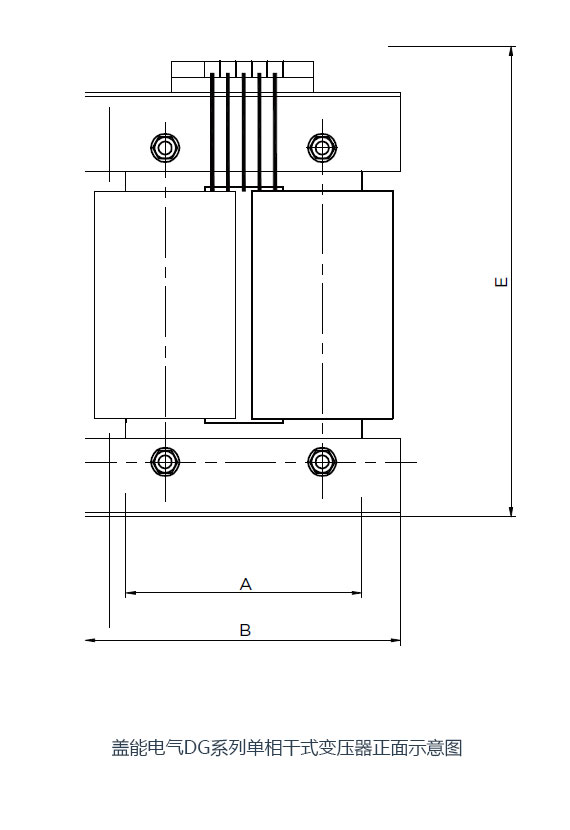

*標注尺寸參考左圖圖紙
*產品尺寸僅供參考，可依據客戶需求設計生產不同規格型號的三相精密機床隔離變壓器，CNC加工中心隔離變壓器，數控機床隔離變壓器等。
|
進口設備專用隔離變壓器國家標準
|
GB 6450-1986
|
|
|
GB 1094-1996
|
|
|
GB 10237-1998
|
|
|
GB 19212.3-2006
|
|
|
GB/T 10228-1997
|
|
|
GB/T 17211-1998
|
|
國際標準
|
IEC 726
|
|
行業標準
|
JB/T 8750-1998
|
歐美、日本進口設備專用三相隔離變壓器 380V變200V，415V變220v隔離變壓器，480變380V變壓器
一.進口設備專用變壓器概述；
進口設備專用變壓器為戶內空氣自冷式，適用于交流50Hz/60Hz、電壓1000V及1000V以下的電路中，作為各類進口機床、機械設備等一般電器的控制電源、局部照明及指示電源，也可作為小型動力電源用。
進口設備專用隔離變壓器可制成開啟式和防護式，具有損耗低，噪音小，防火性能好和不污染環境等優點，

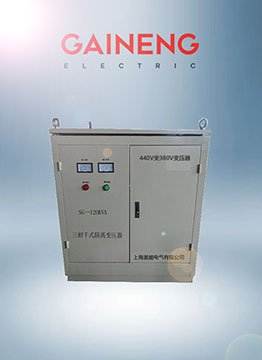

其中防護式是采用鋼板加工成箱殼，變壓器在箱殼內部，箱殼外有進線出線孔，以便安裝電源線路，還可以按照顧客需要安裝電壓 指示燈 電流監控儀表，10kva以上大容量增加臺灣進口散熱風扇，80kva及以上大容量還增加報警器，也可增加萬向輪以便移動。
二.進口機電專用隔離變壓器結構特點；
日本進口設備專用三相變壓器 380V變200V 220v隔離變壓器

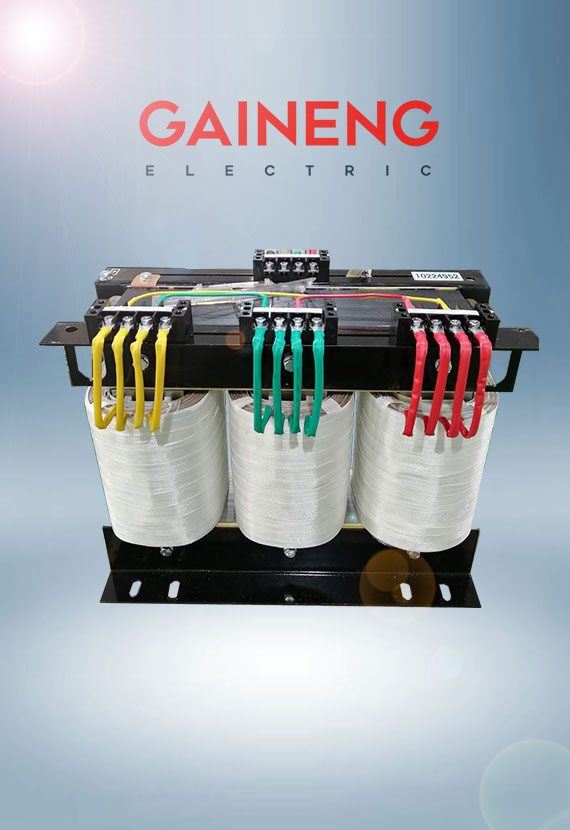

1.采用優質全新冷軋有取向硅鋼片疊裝；H級耐溫180°漆包線，裸線圈繞組美觀大方，初級次級加風道扇熱快，鍍鋅腳架，
2.采用耐高溫的絕緣材料設計等新工藝、新技術的引入，使變壓器更加節能、更加寧靜。節能低噪線圈留有通風槽，空氣流動暢通，迅速有效降低線圈溫度。

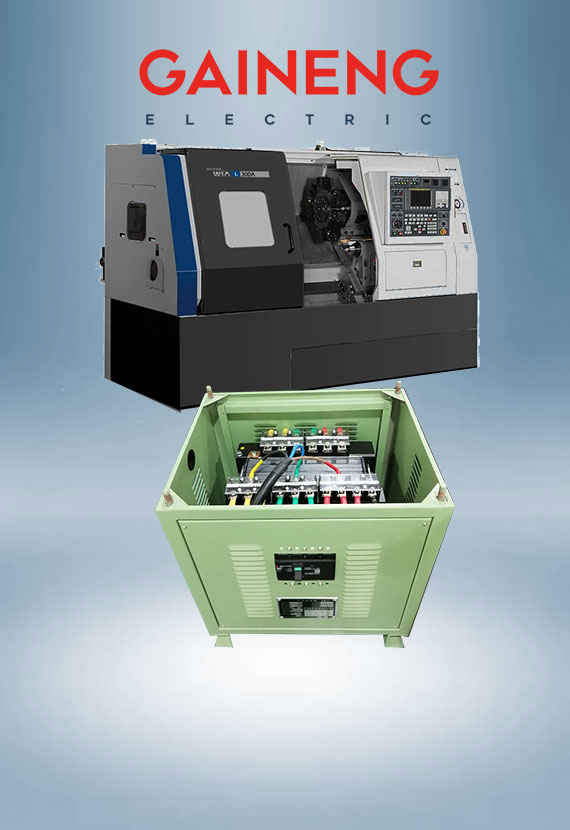

進口數控機床變壓器精密機床變壓器特性優點：
1.高度隔離
2.N-G性能良好
3.將△轉換為Y或Y至△
4.電壓抽頭容易轉換
5.按用戶的特殊性能要求設計
隔離變壓器加裝在穩壓電源的典型應用
一、在電源輸入端接入隔離變壓器（三角/星形）
1、若電網三次諧波和干擾信號比較嚴重，采用△/Yo隔離變壓器，可以去掉三次諧波和減少干擾信號。
2、可以采用△/Yo隔離變壓器產生新的中性線，使設備與電網中性線無關，避免由于電網中性線不良造成設備運行不正常。
3、非線性負載引起的電流波形畸變（如三次諧波）可被隔離而不污染電網。
二、在電源輸出端接入隔離變壓器（星形/三角）
1、防止非線性負載的電流畸變，影響到穩壓電源的正常工作及反回到電網，起到凈化電網的作用。
2、非線性負載電流的畸變影響取樣的準確性，可以在Yo/△隔離變壓器輸入端采樣，得到能反應實際情況的控制信號，使穩壓電源控制正常。
3、若負載不平衡，采用Yo/△也不影響穩壓電源的正常工作。
三.應用范圍；
廣泛應用于機械配套，交通、郵電、軍事、鐵路、進出口設備，科研文化等領域的大型機電設備金屬加工設備、生產流水線、建筑工程設備、電梯、醫療器械、刺繡輕紡設備、空調、廣播電視及家用電器、照明等需要變壓的場所。
四.訂貨須知；
用戶在購買產品時，請明確以下幾點：
1、變壓器的基本型號、規格、容量及數量；
2、變壓器的初級次級電壓，以及變壓器的接線方法：
3、變壓器所帶設備容量分配；
4、外形及安裝尺寸僅供參考，如要求的尺寸需要改變，須在訂貨時說明。
