額定容量0.1KVA~800KVA DG系列單相干式變壓器

DG單相干式隔離變壓器|0.1KVA~800KVA|單相干式變壓器

單相干式變壓器單相隔離變壓器

上海蓋能電氣設計生產的DG系列單相干式變壓器（單相隔離變壓器）采用優質硅鋼片和優良工藝制成，具有空載損耗低，無噪聲，溫升低，效率高的特點。單相干式變壓器適用于頻率50~60Hz,電壓等級至0.69KV的電氣設備作為電源之用，絕緣等級：F，單相干式變壓器額定容量0.1~800KVA，設計生產嚴格按照IEC國際標準和相關GB國家標準執行，適用于通信、電力、化工、輕工業等各個行業，可作為照明電源、動力電源等使用，并廣泛用于進口重要設備、精密機床、機械電子設備等電源變壓器。同時可另配機箱和各種開關、電表、指示燈等。我們將根據客戶的設計工藝要求對單相干式變壓器進行價格報價，歡迎來電咨詢：18918863098

上海蓋能電氣有限公司專注設計和生產干式變壓器30余年的廠家，制造各種型號規格變壓器：三相干式變壓器，三相隔離變壓器，單相隔離變壓器，干式隔離變壓器，干式隔離變壓器，工業控制變壓器，機床控制變壓器，高頻高壓變壓器，低壓大電流變壓器。額定容量0.1KVA-800KVA,華東區（上海，浙江，江蘇，安徽，山東，福建）及其它地區干式變壓器隔離變壓器價格報價：

189 1886 3098 袁先生（微信同號）

變壓器電壓及容量均可定制

上海蓋能電氣干式隔離變壓器參數型號手冊PDF下載

上海蓋能電氣干式變壓器購買須知PDF下載

型號	額定容量(KVA)
DG-5	5KVA
DG-6	6KVA
DG-8	8KVA
DG-10	10KVA
DG-15	15KVA
DG-20	20KVA
DG-30	30KVA
DG-40	40KVA
DG-50	50KVA

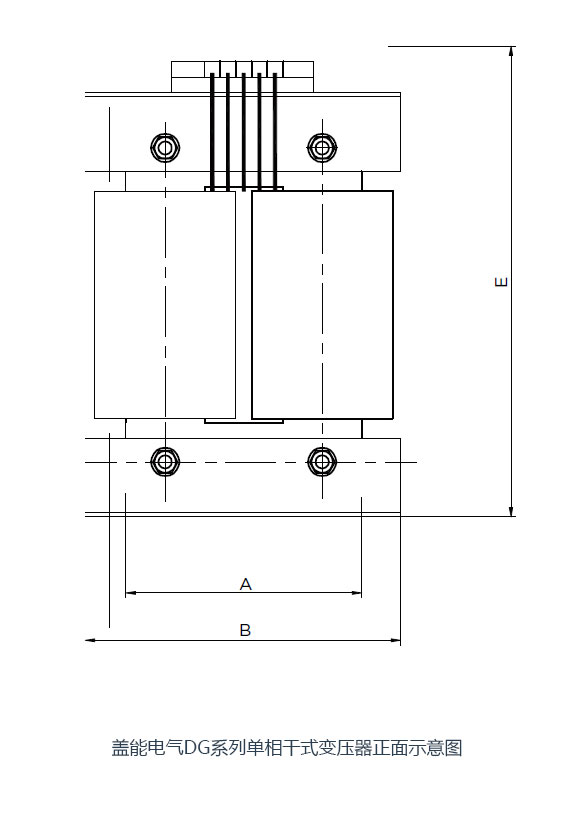

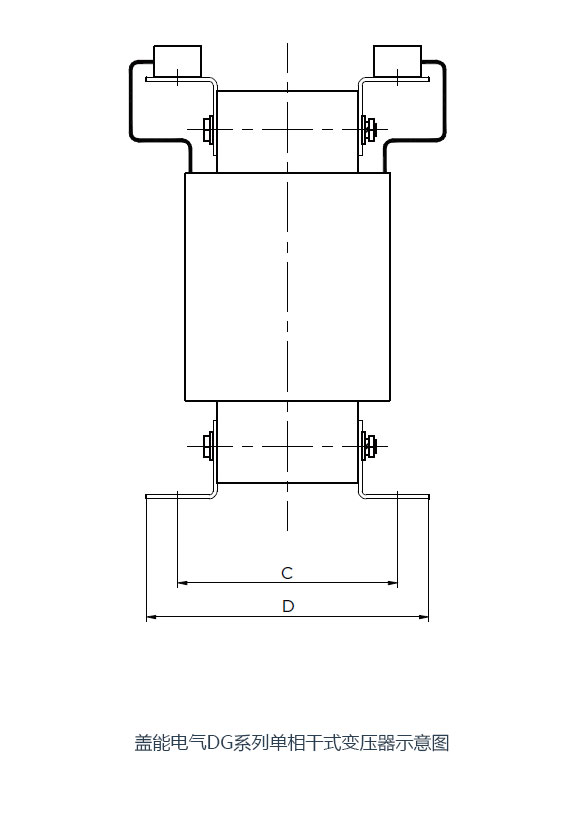

*標注尺寸參考左圖圖紙
*產品尺寸僅供參考，可依據客戶需求設計生產不同規格型號的單相干式變壓器(單相隔離變壓器)。

DG單相干式變壓器執行標準：

GB 6450-1986，

GB 1094-1996，

IEC 726，

GB/T 10228-1997，

GB/T 17211-1998，

GB 10237-1998，

GB 19212.3-2006，

JB/T8750-1998

單相干式變壓器工作原理

正確的是單相干式變壓器是一次繞組和二次繞組均為單相繞組的變壓器，其工作原理如下：

當一個正弦交流電壓U1加在初級線圈兩端時，導線中就有交變電流I1并產生交變磁通ф1，它沿著鐵芯穿過初級線圈和次級線圈形成閉合的磁路。在次級線圈中感應出互感電勢U2，同時ф1也會在初級線圈上感應出一個自感電勢E1，E1的方向與所加電壓U1方向相反而幅度相近，從而限制了I1的大小。為了保持磁通ф1的存在就需要有一定的電能消耗，并且單相干式變壓器本身也有一定的損耗，盡管此時次級沒接負載，初級線圈中仍有一定的電流，這個電流我們稱為“空載電流”。

如果次級接上負載，次級線圈就產生電流I2，并因此而產生磁通ф2，ф2的方向與ф1相反，起了互相抵消的作用，使鐵芯中總的磁通量有所減少，從而使初級自感電壓E1減少，其結果使I1增大，可見初級電流與次級負載有密切關系。當次級負載電流加大時I1增加，ф1也增加，并且ф1增加部分正好補充了被ф2所抵消的那部分磁通，以保持鐵芯里總磁通量不變。如果不考慮單相干式變壓器的損耗，可以認為一個理想的變壓器次級負載消耗的功率也就是初級從電源取得的電功率。單相干式變壓器能根據需要通過改變次級線圈的圈數而改變次級電壓，但是不能改變允許負載消耗的功率。

說得簡單一點就是把電能轉換為磁能，再將磁能轉換為電能輸出電壓為相對電壓，只是兩線之間有電壓，對地沒有電壓，也稱為安全電壓。
