上海蓋能電氣設計生產的自耦降壓?jiǎn)?dòng)變壓器主要應用于頻率為50Hz/60HZ、額定電壓380V、額定功率在10KW-500KW的三相感應電動機的電路中，做不頻繁的啟動，以改善電動機起動時對輸電網絡的影響。此自耦啟動變壓器只有在電動機起動開始時的短時間內工作，一小時內連續起動時間不超過120秒。三相自耦啟動變壓器備用65%、80%、100%和零線四種抽頭，自耦啟動變壓器在使用時，零線為星形聯接，100%抽頭接380V電源，再根據電動機的轉矩選擇起動時的電壓，一般首選選擇65%的抽頭，如果還是不能順利起動，則再選擇80%的抽頭起動。

上海蓋能電氣有限公司專注設計和生產干式變壓器30余年的廠家，制造各種型號規格變壓器：三相干式變壓器，三相隔離變壓器，單相隔離變壓器，干式隔離變壓器，干式隔離變壓器，工業控制變壓器，機床控制變壓器，高頻高壓變壓器，低壓大電流變壓器。額定容量0.1KVA-800KVA,華東區（上海，浙江，江蘇，安徽，山東，福建）及其它地區干式變壓器隔離變壓器價格報價：

189 1886 3098 袁先生（微信同號）

變壓器電壓及容量均可定制

上海蓋能電氣干式隔離變壓器參數型號手冊PDF下載

上海蓋能電氣干式變壓器購買須知PDF下載

規格	OSG-5KVA
OSG-6KVA	OSG-7KVA
OSG-8KVA	OSG-9KVA
OSG-10KVA	OSG-20KVA
OSG-30KVA	OSG-40KVA
OSG-50KVA	OSG-60KVA
OSG-80KVA	OSG-100KVA
OSG-120KVA	OSG-160KVA
OSG-250KVA	OSG-400KVA
OSG-630KVA	OSG-800KVA

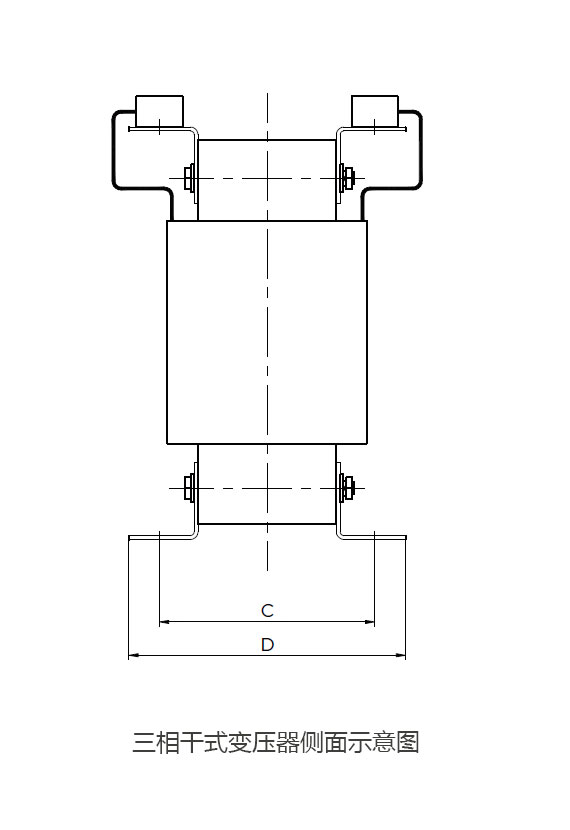

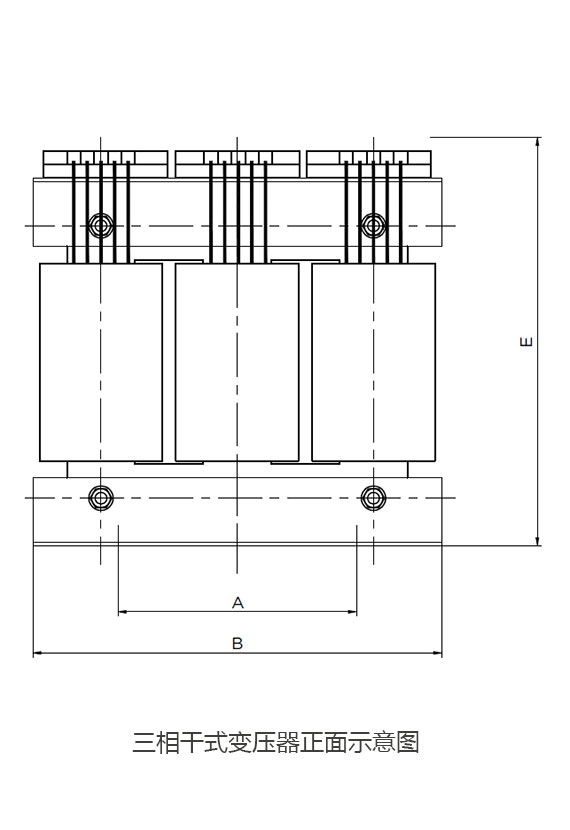

*標注尺寸參考左圖圖紙
*產品尺寸僅供參考，可依據客戶需求設計生產不同規格型號的自耦啟動變壓器，自耦降壓?jiǎn)?dòng)變壓器和三相自耦啟動變壓器。

自耦啟動變壓器國家標準	GB 6450-1986
	GB 1094-1996
	GB 10237-1998
	GB 19212.3-2006
	GB/T 10228-1997
	GB/T 17211-1998
國際標準	IEC 726
行業標準	JB/T 8750-1998

自耦啟動變壓器|三相自耦啟動降壓變壓器

自耦變壓器的定義是初、次級無須絕緣的特種變壓器。簡單來說就是指它的繞組初級和次級是在同一調繞組上，即只有一個繞組的變壓器，也就是說它是輸出和輸入共用一組線圈的特殊變壓器。

自耦降壓?jiǎn)?dòng)變壓器是利用自耦變壓器來降低加在電動機定子繞組上的電壓，達到限制起動電流的目的。電動機起動時，定子繞組加上自耦啟動變壓器的二次電壓。起動結束后，甩開自耦變壓器，定子繞組上加額定電壓，電動機全壓運行。自耦變壓器降壓?jiǎn)?dòng)分為手動控制和自動控制兩種。

三相自耦啟動變壓器的繞組為有抽頭的一組線圈，其輸入端和輸出端之間有電的直接聯系，不能隔離兩個為獨立部分。當輸入端同時又直流電或交流電時，輸出端無法將直流成分濾除而單獨輸出交流電（即不具備隔離直流作用）

輸入電壓：1140V、660V、480V、460V、415V、380V、220V(定制電壓）

輸出電壓：1140V、690V、660V、480V、460V、440V、415V、380V、240V、220V、208V、200V、127V、110V、100V（等更多電壓定制）

自耦變壓器降壓?jiǎn)?dòng)原理

自耦變壓器高壓側接電網，低壓側接電動機。起動時，利用自耦變壓器分接頭來降低電動機的電壓，待轉速升到一定值時，自耦變壓器自動切除，電動機與電源相接，在全壓下正常運行。
