干式變壓器（干式隔離變壓器和干式自耦變壓器），相信很多朋友都不陌生。干式變壓器銘牌上有個參數，叫做“阻抗電壓”，通常是一個5-10之間的百分數，估計大家也都見過吧。我們把阻抗電壓也稱作是“短路阻抗”，現在標準叫法也是短路阻抗。那么，這個阻抗電壓是什么意思，有什么用呢？上海蓋能電氣有限公司是一家專注30余年的干式變壓器生產廠家，在為客戶設計和生產過程中常遇到客戶不同要求的阻抗電壓，那在對干式變壓器設計中必須要考慮和計算的因素。今天就從阻抗電壓的含義、原理等幾個方面來詳細說說這個參數。

引文作者:上海蓋能電氣市場部（專注干式變壓器30年）

電話：189 1886 3098（微信同號）

阻抗電壓究竟是什么？

阻抗電壓，是以百分數表示的一個變壓器參數，它是將干式變壓器的二次繞組短路，使一次繞組電壓慢慢加大，當二次繞組的短路電流達到額定電流時，一次繞組所施加的電壓（短路電壓）與額定電壓的比值百分數。

阻抗電壓有什么用？

阻抗電壓是變壓器的一個重要參數，它與變壓器的很多因素有關，比如：容量、銅損、鐵損、線圈材質與結構等。它對供電系統的穩定性、對負載的供電質量、對變壓器并聯后的安全與可靠性等等都有關系。

變壓器的阻抗電壓原理

變壓器阻抗電壓是指在二次側直接別時，在一次側施加額定頻率的低電壓，當二次側流過額定電流時，一次側的加壓值，通用百分數形式表示，如Ud%。由此定義可推導得出短路電壓的百分數等于短路阻抗的百分數，所以短路電壓一般稱為阻抗電壓。

在農用變電所設計中，選擇變壓器時往往只注意到電壓和容量，而忽視了變壓器的阻抗電壓數值。其實，變壓器的阻抗電壓乃是變壓器特性中最重要的技術參數之一，并與諸參數有著密切關系。阻抗電壓大，短路電流小，負荷特性較軟(即阻抗電壓大的變壓器隨著負荷的增加，二次電壓下降較快)，無功損耗大，相同負荷下的功率因數較低。

設計中，要選擇適當?shù)淖杩闺妷褐?。阻抗電壓的大小決定于變壓器的結構。正常運行要求變壓器的阻抗電壓小些，可使線圈端電壓的波動受負載變化的影響小些;限制變壓器短路電流，則希望阻抗電壓大一些。為了妥善處理正常運行和事故運行的矛盾要求，國家對各類變壓器的阻抗電壓給予不同的規定。一般來說，電壓等級越高，阻抗電壓數值越大。如6～10千伏等級的電力變壓器為4～5.5%;35千伏等級的電力變壓器為6.5～8%;110千伏等級的電力變壓器為8～9%;220千伏等級的電力變壓器達12～14%。這就使變壓器阻抗電壓達到標準化。

阻抗電壓的標準化，以適應變壓器的并聯所由于不同阻抗電壓的變壓器在負載時電壓波動不一樣。當容量相同而阻抗電壓不同的變壓器并聯運行時，就會發生阻抗電壓較小的變壓器已經過載，而阻抗電壓較大的變壓器尚未滿載的現象。這樣的兩臺變壓器并聯運行，既安全，也不經濟。

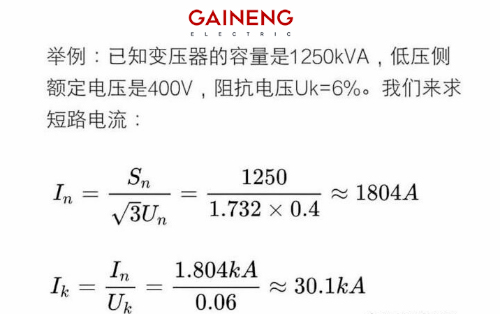

另外，變壓器阻抗電壓的大小，還影響變壓器的成本、效率和機械強度。由此可見，對變壓器的阻抗電壓應該有一個充分的認識，在設計造型時應予認真對待。下面我們就簡單舉個案例來如何計算干式變壓器阻抗電壓：

干式變壓器阻抗電壓
