當客戶在求購我們上海蓋能電氣所生產的干式變壓器時，經常會問：你們蓋能生產的隔離變壓器和自耦變壓器區別在哪里呢？它們的各自特點時什么呢？下面我們就簡單的闡述下蓋能所設計生產的隔離變壓器和自耦變壓器的區別和特點！

引文作者:上海蓋能電氣市場部（專注干式變壓器30年）

電話：189 1886 3098（微信同號）

我們會發現很多變壓器使用者都會問一個問題：隔離變壓器和普通變壓器的區別在哪？其實干式變壓器沒有普通變壓器之說，干式變壓器基本就分為隔離變壓器和自耦變壓器，有三相隔離變壓器和單相隔離變壓器，同時也有三相自耦變壓器和單相自耦變壓器。它們的區別和特點如下：

隔離變壓器

隔離變壓器接線圖

一次（輸入）和二次（輸出）繞組彼此分離的變壓器稱為隔離變壓器。在這種結構下，輸入功率和輸出功率被介質絕緣屏障電分離。

使用隔離變壓器的優點

1.一次繞組和二次繞組可以作為升壓變壓器或降壓變壓器，以匹配電氣系統中的負載

2.防止設備從電源獲得尖峰和諧波

3.安全性高：電路的帶電部分與接地之間沒有導電連接。有了隔離變壓器，當主體接地時，接觸帶電體不會有危險。

通過將電氣系統安全接地連接到變壓器二次側的中性導體，消除了中性點對地電壓和噪聲。這解決了基于微處理器的電子產品的可靠性問題。

隔離變壓器也是最常見的升壓降壓用變壓器，然而，1:1比例變壓器在輸入電壓和輸出電壓相同的情況下，也被廣泛應用于單獨利用隔離。

自耦變壓器

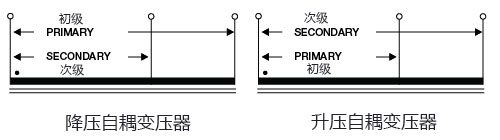

自耦變壓器接線圖

在自耦變壓器中，一次繞組和二次繞組共用一個繞組。二次電壓始終與一次電壓有一個公共端子。電壓的上升或下降是通過從公共端測量的繞組抽頭來實現的。例如，繞組50%的二次抽頭將產生一半輸入電壓。

使用自耦變壓器的優點

1.重量更輕，物理尺寸更小，因為它需要更少的繞組和更小的磁芯。

2.與隔離變壓器相比成本更低。

3.所列出的優點通常適用于電壓比高達3:1的自耦變壓器，反之亦然。在這個范圍之外，隔離變壓器通常更經濟。

自耦變壓器的局限性

1.一次繞組和二次繞組之間沒有隔離。因此，設備的保護取決于供電設備。

2.由于一次側和二次側共用一個公共端，如果一次側電壓的中性側沒有接地，二次側也不會接地。

3.自耦變壓器繞組絕緣故障將導致對輸出施加全輸入電壓。

總結

蓋能電氣擁有30余年的經驗，為各種行業制造各類隔離式變壓器和自耦式變壓器，除了我們的標準產品型號的干式變壓器，我們的工程師還可以設計定制產品，以適應任何獨特的規格。無論您選擇隔離變壓器還是自耦變壓器，請立即與我們聯系，了解我們?nèi)绾螢槟南乱粋€項目提供設計一流的干式變壓器。咨詢電話：18918863098（微信同號）
