在公用事業規模的太陽能設施中，電壓在逆變器之后進行轉換，以輸送到公用事業電網。太陽能發電設施上的變壓器主要用于提高電壓，將可再生能源（RE）輸送到公用電網。這是公用事業規模太陽能發電系統的關鍵組成部分之一。所以光伏發電專用隔離變壓器再整個光伏發電中起到升壓輸送的作用！

引文作者:上海蓋能電氣市場部（專注干式變壓器30年）

電話：189 1886 3098（微信同號）

所有與電網相連的光伏系統包括一個主電力變壓器，用于提供電流隔離、提高電壓并將能量傳輸回公用電網。大多數中壓太陽能設施的常見隔離變壓器額定容量再5KVA-100KVA。中型光伏系統需要將其輸出電壓提高到一定容量，以便在國內常見的配電電壓下互連。讓我們花點時間考慮一下變壓器工作原理。

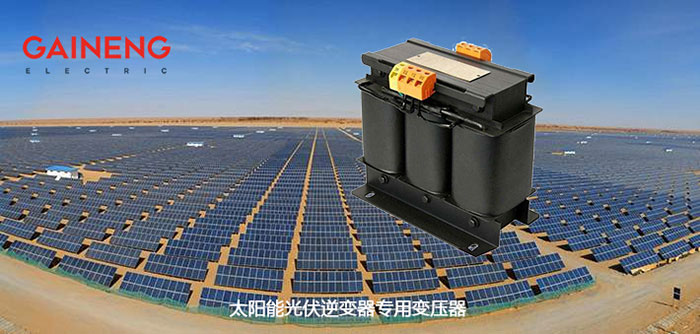

光伏發電專用隔離變壓器

由于電磁場的物理作用，光伏用隔離變壓器的工作原理是把輸入端的電壓轉換成輸出端的電壓。流經初級（輸入）繞組的電流通過變壓器的金屬鐵芯產生磁場。這個磁場有一定的磁通量。磁通量流過變壓器鐵心的表面積，直到到達二次（輸出）繞組。磁通量在二次繞組中產生電磁力，從而產生電壓。二次繞組的匝數與二次電壓成正比。二次繞組相對于一次繞組的匝數決定電壓是升高還是降低。

光伏變壓器通常為了傳輸目的而升壓。在公用電網配電和輸電系統中，電能將在較低電壓下產生，然后以一定的增量增加到較高電壓。在傳輸過程中，較高的電壓使導線中的電感或電阻損失最小化。變壓器主要用于交流電力系統，將電能從發電廠轉移到變電站，再轉移到個體企業、房屋或負荷。這種能量傳輸需要從發電廠的高電壓降到國內通常使用的低電壓220伏。這種電壓降壓是通過使用變壓器來完成的，電壓下降多少的比率取決于變壓器的匝數。

在光伏系統中選擇變壓器時，必須在變壓器的一次側和二次側選擇正確的額定功率和額定電壓。變壓器的額定值通常為kVA（千伏安培）。變壓器的kVA額定值應與發電電源的kVA額定值相匹配（或略大于此值）（在我們的情況下，這是光伏系統逆變器）。變壓器的低壓側必須與逆變器的輸出電壓相匹配。變壓器的高壓側必須與公用事業公司輸配電系統上提供的電網互聯電壓相匹配。變壓器應能處理低壓側和高壓側的電源要求。上海蓋能電氣公司在設計光伏系統時考慮了所有這些信息。

在公用事業規模的太陽能設施中，電壓在逆變器之后進行轉換，以傳遞到公用事業電網電壓。太陽能發電設施上的變壓器主要用于提高電壓，將可再生能源輸送到公用電網。然而，變壓器有一些額外的好處，因?yàn)樗峁┝颂?yáng)能設施和公用電網之間的電流隔離。變壓器本質上是兩個導體繞組之間的氣隙。通過防止接地故障回路，這種電流隔離用于安全和設備保護。

這些是變壓器背后的基本操作點，它們是如何工作的，以及為什么它們作為太陽能發電廠的主要部件是重要的。光伏發電專用隔離變壓器有各種形狀和尺寸，有許多不同的特點。在為您的下一個商業太陽能系統或公用事業規模的太陽能發電設施選擇變壓器時，請致電上海蓋能電氣進行咨詢：18918863098
