干式變壓器有多種類型，每種類型都有其適用的用途。然而，使用它們的主要目的是相同的——將電力從一種類型轉換為另一種類型。在本文中，我們蓋能電氣專注干式變壓器30余年的干式變壓器生產廠家將旨在啟發讀者關于干式變壓器的基本原理和工作原理，干式變壓器的類型，根據電壓，介質，用途，配置和使用地點，他們的優勢和局限性。

引文作者:上海蓋能電氣市場部（專注干式變壓器30年）

電話：189 1886 3098（微信同號）

干式變壓器

干式變壓器是一種利用電磁感應原理將電力從一個電路轉移到另一個電路的電氣設備。干式變壓器中有兩種繞組，即一次繞組和二次繞組。一次繞組指與交流電源相連的繞組，二次繞組指與負載相連的繞組。電路中的電壓會升高或降低，但電流額定值會成比例地升高或降低。

干式變壓器工作原理

干式變壓器的工作取決于法拉第電磁感應定律。根據法拉第定律，“磁鏈隨時間的變化率與導體或線圈中感應的電動勢成正比”。

法拉第定律

E=N d?/dt

E=感應電動勢

N=圈數

dü=通量變化

dt=時間變化

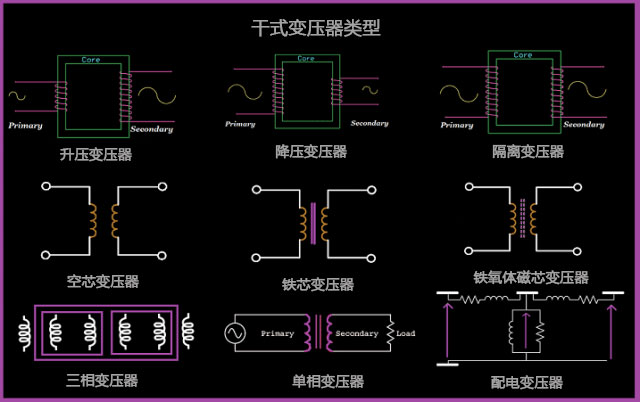

干式變壓器類型

干式變壓器可根據電壓等級、介質、用途、配置和使用地點進行分類?，F(xiàn)在我們將詳細討論每種類型。

一:基于電壓水平

根據電壓等級，干式變壓器類型如下所示:升壓變壓器;降壓變壓器;隔離變壓器。

升壓變壓器

升壓變壓器是將一次側的低壓變?yōu)槎蝹?cè)的高壓的裝置。線圈的一次繞組比二次繞組的匝數少。

方程式：

Vp/Vs=Ns/Np

優勢：

以低成本遠距離傳輸電力。

有助于減少線路阻力。

持續工作的能力。

安裝后立即開始操作，不得延誤。

效率高，損失小。

不要花費太多的時間和金錢來維護。

限制：

僅限于交流操作。

使用全天候冷卻系統，即使系統變得笨重。

降壓變壓器

降壓變壓器是將一次側的高電壓轉換為二次側的低電壓的裝置。線圈的二次繞組比一次繞組的匝數少。

方程式：

Vs/Vp=Ns/Np

優勢：

以低成本輕松傳輸電力。

高度可靠和高效。

提供不同的電壓要求。

限制：

需要大量的維護，這會損壞變壓器。

原料成本波動。

故障修復需要更多的時間。

隔離變壓器

隔離變壓器可以是升壓變壓器或降壓變壓器，但一次和二次電壓值始終相等，即匝數比始終為1。這是在一次繞組和二次繞組的匝數相同的情況下獲得的。隔離變壓器被稱為“絕緣變壓器”。

方程式：

Vs/Vp=Ns/Np其中Ns=Np

優點：

為電子元件和人員提供電擊防護。

抑制電噪聲。

避免接地回路。

即使設備損壞，也要提供可用的電源。

用作儀表變壓器

處理任何必要的電壓。

限制：

作為脈沖變壓器工作時，在二次側產生畸變。

當操作直流脈沖信號時，磁芯的飽和度降低。

高成本。

二：基于核心介質

根據鐵心介質，干式變壓器類型如下：空心變壓器；鐵芯變壓器；鐵氧體磁芯變壓器

空心變壓器

空芯變壓器設計用于傳輸射頻電流，即用于無線電發射機和通信設備等。顧名思義，這些干式變壓器沒有實心磁芯，因此重量非常輕，因此是小型便攜式電子設備的理想選擇?？招咀儔浩骼美@組和通過它們的空氣產生磁通量。這有助于空芯變壓器完全消除鐵磁芯的不良特性（渦流損耗、磁滯、飽和等）

優勢：

零失真。

信號質量零損耗。

無噪音操作。

磁滯和渦流損耗不足。

重量較輕。

限制：

低耦合度（互感）

不適合用于配電。

鐵芯變壓器

在這種類型的干式變壓器中，一次繞組和二次繞組被多個鐵板損壞。這些鐵板為產生的磁通提供完美的連接路徑，并在音頻范圍內提供類似的功能。與空心變壓器相比，鐵芯變壓器應用廣泛，效率高。

優勢：

低頻處理大負荷。

提供更少的不情愿。

高效。

限制：

大渦流損耗

鐵氧體磁芯變壓器

鐵氧體磁芯變壓器是指磁芯由鐵氧體構成的變壓器。鐵氧體是一種非導電的陶瓷化合物，具有鐵磁性。這些干式變壓器的高磁導率使它們成為各種高頻變壓器、可調電感、寬帶變壓器、共模扼流圈、開關電源和射頻應用的理想選擇。

優點：

低磁阻磁路。

高電流電阻率。

在許多頻率上提供低渦流損耗。

高磁導率、矯頑力和Q值。

低滯后系數，直流靈敏度和信號失真。

限制：

易飽和（其飽和磁通密度通常<0.5t）。

磁導率隨溫度漂移。

三：根據使用情況

根據使用情況，變壓器類型如下所示：電力變壓器；配電變壓器

電力變壓器

電力變壓器的主要原理是將低壓輸入轉換為高壓輸出。這臺變壓器充當發電機和一次配電網之間的橋梁。由于發電量大，施工復雜，主要安裝在發電站和輸電變電站。高壓輸電網采用電力變壓器。

優勢：

適用于高壓應用（大于33KV）。

絕緣等級高。

使功率損耗最小化。

性價比高。

限制：

輸電站24小時負荷，因此，鐵心和銅的損耗將持續一整天。

配電變壓器

配電變壓器是降壓變壓器，用于工業和民用配電網。這些變壓器將高電網電壓轉換為最終用戶所需的電壓，在該電壓下，電能在用戶端進行分配和利用。為了將電力從發電廠分配到偏遠地區，使用這些變壓器。

優勢：

小尺寸。

安裝簡單。

低磁損耗。

它并不總是滿載的。

限制：

設計效率為50-70%。

與電力變壓器相比，磁通密度低。

定期負荷波動。

取決于時間。

四：基于供電

根據配置，變壓器類型如下所示：?jiǎn)蜗喔墒阶儔浩鳎蝗喔墒阶儔浩?/p> 單相干式變壓器

當一次側只有一個線圈，二次側只有一個線圈時，稱之為單相變壓器。這里的電源是通過一個導體提供的。這種類型的變壓器接受單相交流電并輸出單相交流電，通常在統一的時間相位中工作的不同電壓水平。這類變壓器主要用于家用電器。

優勢：

簡單的網絡。

性價比高。

最高效的交流電源，功率可達1000瓦。

限制：

僅提供1 ph負荷。

用于輕負荷和小型電動機。

最小功率傳輸能力。

發生電源故障。

三相干式變壓器

三相變壓器是指電力流經三個導體。三相變壓器包含六個線圈，一次側三個線圈，二次側三個線圈。這種類型的變壓器接受三相交流電并輸出三相交流電，通常在統一的時間相位中工作的不同電壓水平。這些類型的變壓器主要用作電力或配電變壓器

優勢：

大型電機或重載材料。

通過磁場向遠距離傳送能量。

最大功率傳輸能力。

不會發生電源故障。

限制：

根據干式變壓器額定功率需要許多冷卻系統。

復雜的網絡。

五：根據使用地點

根據使用地點，干式變壓器類型如下所示：室內變壓器；室外變壓器

室內變壓器

室內變壓器通常是干式變壓器。這些變壓器使用空氣作為冷卻介質，通常其一次側和二次側連接是隔離的。干式變壓器安裝在建筑物內和建筑物附近，因?yàn)樗鼈冊诃h(huán)境上更安全，即不易燃。這種變壓器被認為是商場、醫院、住宅區和其他商業區的理想選擇。

優勢：

低維護成本。

比充油變壓器更安全的選擇。

限制：

更高的運行損耗。

噪音污染。

很貴。

室外變壓器

室外變壓器通常是充油變壓器。這些變壓器使用石油作為冷卻介質，設計用于室外環境，因?yàn)槭托孤┖托孤┑臋C(jī)會，造成壁爐風險，必須保護環境條件。

優勢：

更小更高效。

降低運營成本。

限制：

維修費用高。

需要定期取樣。

這是關于各種類型的干式變壓器。我們蓋能電氣專注干式變壓器生產30余年的廠家，通過以上對干式變壓器分類，干式變壓器原理，干式變壓器優勢和缺點的闡述，希望大家通過閱讀本文，您能從中獲得一些有價值的見解和想法。如果您還有任何問題，可來電咨詢：18918863098（微信同號）
