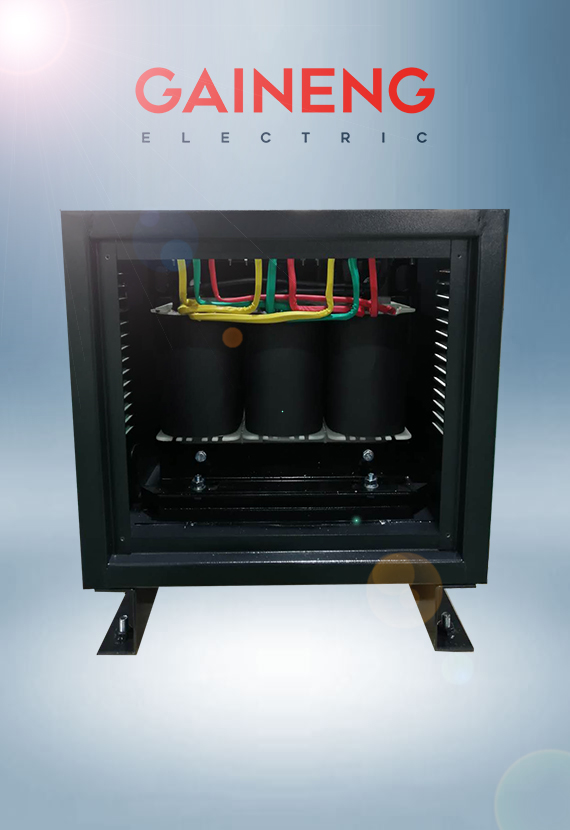

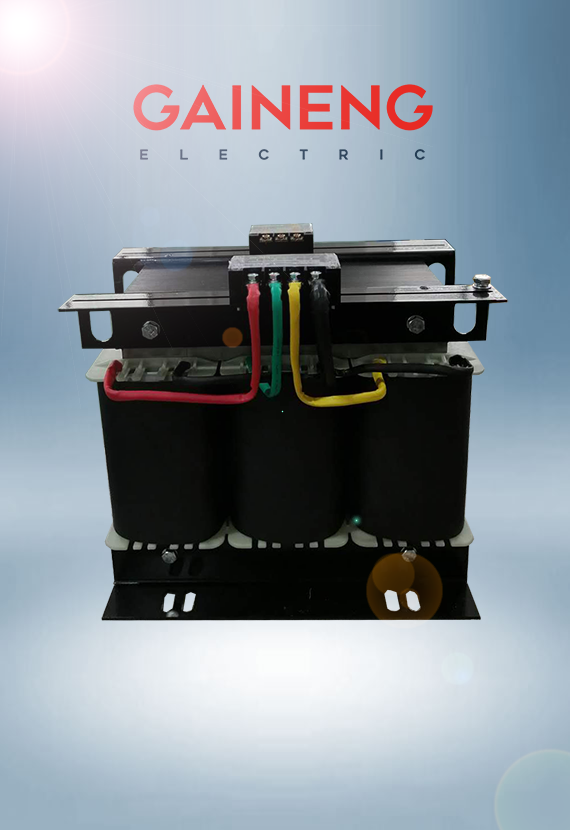

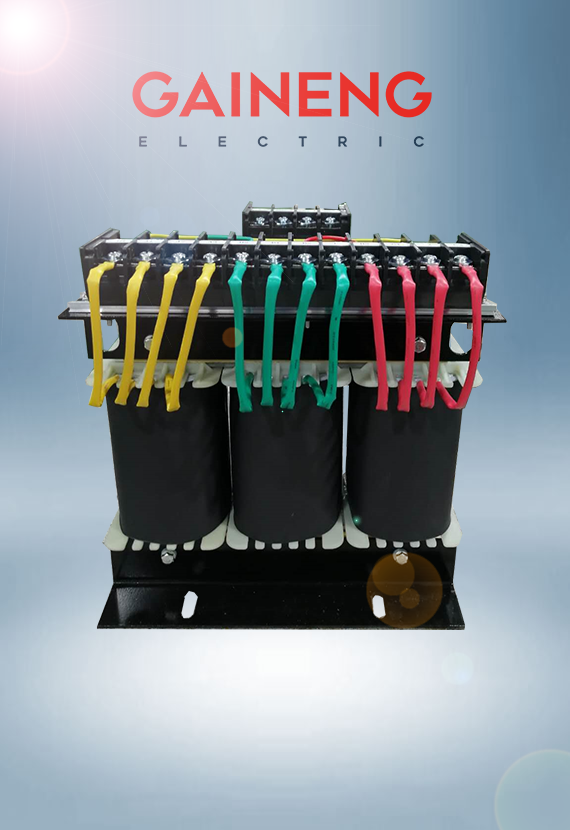

數控車床三相隔離伺服變壓器規格型號及安裝尺寸
|
規 格
|
輸入電壓
|
輸出電壓
|
不帶機箱尺寸/
重量
|
帶機箱尺寸/重量
|
|
SG-5 KVA
|
690V
660V
600V
480V
460V
400V
380V
220V
200V
可根據客戶要求訂制
|
380V
220V
210V
208V
110V
36V
可根據客戶要求訂制
|
30×15×25/35
|
45×25×30/56
|
|
SG-6KVA
|
30×16×25/40
|
45×25×30/64
|
|
SG-7KVA
|
35×15×30/45
|
50×25×35/80
|
|
SG-8KVA
|
35×16×30/55
|
50×25×35/80
|
|
SG-10KVA
|
42×21×42/90
|
60×32×65/130
|
|
SG-15KVA
|
52×24×52/135
|
70×35×77/185
|
|
SG-20KVA
|
52×24×52/180
|
70×35×77/220
|
|
SG-30KVA
|
55×28×65/220
|
80×40×87/260
|
|
SG-40KVA
|
61×30×65/265
|
90×50×95/320
|
|
SG-50KVA
|
61×30×65/295
|
90×50×95/360
|
|
SG-60KVA
|
70×32×66/370
|
100×50×105/440
|
|
SG-80KVA
|
70×32×67/450
|
100×50×105/530
|
|
SG-100KVA
|
75×35×68/490
|
100×50×105/570
|
|
SG-120KVA
|
75×35×68
|
100×50×105/600
|
|
SG-150KVA
|
85×37×68
|
120×65×115/690
|
|
SG-180KVA
|
95×45×83
|
120×65×115/930
|
|
SG-200KVA
|
95×45×83
|
120×65×115/1010
|
|
SG-250KVA
|
95×45×83
|
120×65×115/1180
|
|
SG-300KVA
|
105×45×95
|
120×70×125/1450
|
|
SG-320KVA
|
105×45×95
|
130×50×135/1490
|
|
SG-350KVA
|
105×45×95
|
130×50×135/1600
|
|
SG-400KVA
|
115×55×105
|
140×60×145/1700
|
*標注尺寸參考左圖圖紙
*產品尺寸僅供參考，可依據客戶需求設計生產不同規格型號的數控車床專用變壓器，三相伺服變壓器，CNC三相隔離變壓器。
|
數控車床專用變壓器國家標準
|
GB 6450-1986
|
|
|
GB 1094-1996
|
|
|
GB 10237-1998
|
|
|
GB 19212.3-2006
|
|
|
GB/T 10228-1997
|
|
|
GB/T 17211-1998
|
|
國際標準
|
IEC 726
|
|
行業標準
|
JB/T 8750-1998
|

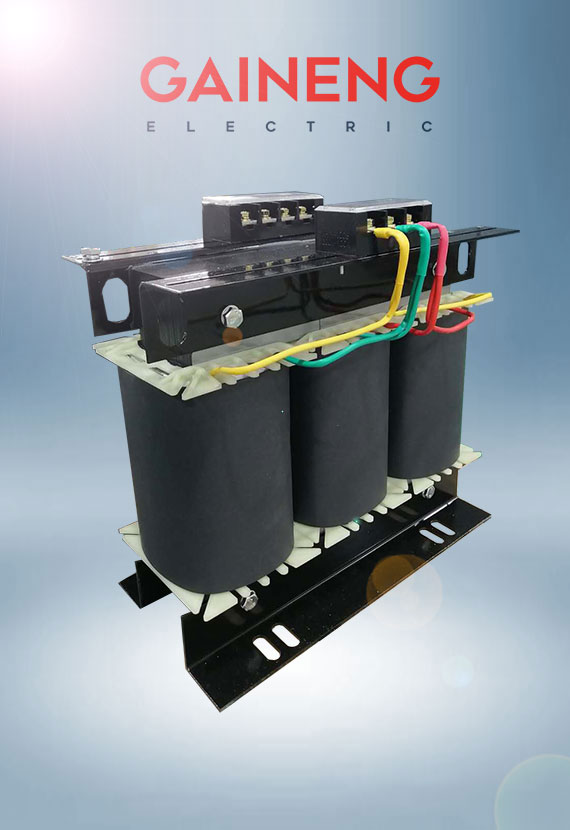

一、產品描述：三相隔離變壓器是各種電源及電氣設備的主要部件，采用優質材料和先進工藝制造。通過變壓器，把一次側與二次側的電氣完全絕緣，也使該回路隔離。那樣一次側發生短路等情況，不影響二次側。三相隔離變壓器在電網中不僅具有變壓功能，還可隔離電網對設備的三次諧波，初級和次級加銅箔屏蔽，效的保護了電網諧波對設備的干擾。特別適合進出口設備使用規格0.1KVA-800KVA之間，適用于交流50～60HZ，輸入、輸出電壓不超過1000V的各種三相供電場合。產品的輸入和輸出電壓（三相或多路輸入和輸出等），聯接方式，調節抽頭位置，繞組容量分配，次級繞組配備，外箱（根據不同的使用環境選擇），均可根據用戶的要求進行精心的設計與制造。
二、產品優勢：采用優質全新冷軋有取向硅鋼片疊裝；H級耐溫180°漆包線，裸線圈繞組美觀大方，初級次級加風道扇熱快，鍍鋅腳架，有效降低了運行時的震動和噪聲，增加電氣強度，以及采用耐高溫的絕緣材料設計等新工藝、新技術的引入，使產品更加節能、更加寧?kù)o。節能低噪線圈留有通風槽，空氣流動暢通，迅速有效降低線圈溫度。
三、性能參數
|
相 數：三相
|
適用頻率：50/60Hz
|
|
容 量：0.5KVA-800KVA
|
噪 聲：≤35dB（一公尺內）
|
|
輸入電壓：380V（可根據需要定做各種電壓）
|
溫 升：≤60℃
|
|
輸出電壓：220V（可根據需要定做各種電壓）
|
絕緣電阻：≥50MΩ
|
|
輸出電壓準確性：±1%
|
抗電強度：3000VAC/1min
|
|
電壓變動率：≤1.5%
|
設計壽命：20年
|
|
輸出波形失真度：無失真（與輸入波形比較）
|
聯接方式：Y/△任益組合(隔離變壓器）
|
|
工作效率：（隔離式）≥98%
|
冷卻方式：干式風冷
|
|
絕緣等級：F級、H級（常規為H級）耐溫180°
|
|
過載能力：2倍額定電流維持1分鐘
|
