電機自耦變壓器啟動

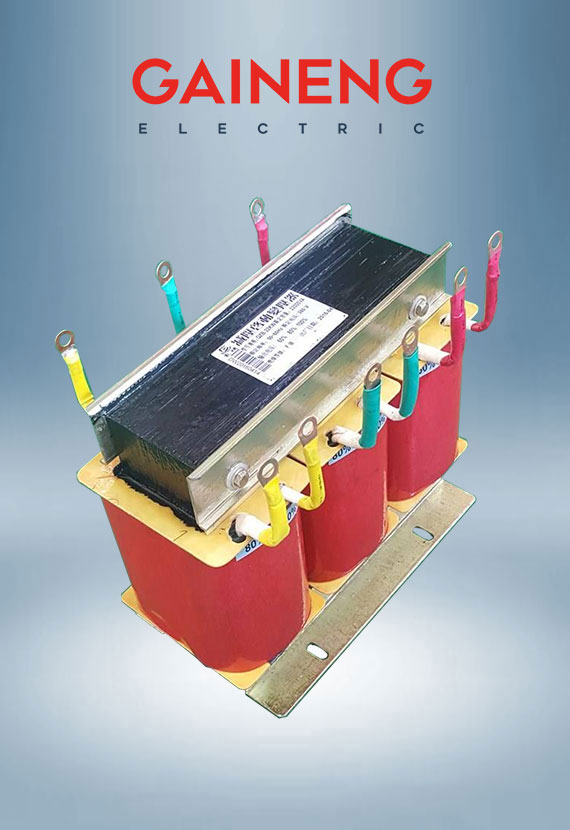

電機自耦啟動變壓器適用于交流50HZ/60HZ,額定電壓380V/400V,額定輸出容量10KW-300KW三相鼠籠型感應電動機,作不頻繁操作條件下的降壓起動,利用變壓器降壓的特點,降低電動機的起動電流，以改善電動機起動時對輸電網絡的影響.自耦降壓?jiǎn)?dòng)變壓器是一種三相自耦變壓器，其原理是減小起動電壓，增加起動電流，從而使電動機獲得較大的起動電流使其輕松起動。自耦變壓器也常常用于電機起動。自耦式變壓器是只有一組線圈同時用作原線圈及副線圈的變壓器。降壓時會從共用線圈引出一部分用作副線圈，而當升壓時會從共用線圈引出比原線圈多的一部分用作副線圈。

上海蓋能電氣有限公司專注設計和生產干式變壓器30余年的廠家，制造各種型號規格變壓器：三相干式變壓器，三相隔離變壓器，單相隔離變壓器，干式隔離變壓器，干式隔離變壓器，工業控制變壓器，機床控制變壓器，高頻高壓變壓器，低壓大電流變壓器。額定容量0.1KVA-800KVA,華東區（上海，浙江，江蘇，安徽，山東，福建）及其它地區干式變壓器隔離變壓器價格報價：

189 1886 3098 袁先生（微信同號）

變壓器電壓及容量均可定制

上海蓋能電氣干式隔離變壓器參數型號手冊PDF下載

上海蓋能電氣干式變壓器購買須知PDF下載

型號規格及尺寸

型號	規格（KW）	外形尺寸			安裝孔距
型號	規格（KW）	A	B	C	E	F	G
QZB-14	14	310	135	240	210	100
QZB-17	17	310	140	240	210	100
QZB-22	22	310	145	250	210	105
QZB-30	30	320	150	250	210	105
QZB-40	40	330	150	265	210	110
QZB-45	45	330	153	265	210	113
QZB-55	55	370	170	280	220	125
QZB-75	75	370	185	300	220	130
QZB-90	90	395	195	320	280	150
QZB-100	100	395	200	320	280	150
QZB-115	115	395	205	320	280	150
QZB-135	135	420	205	350	280	155
QZB-160	160	445	185	375	280	145
QZB-190	190	470	185	400	280	145	17.5
QZB-225	225	520	185	420	320	150	21.5
QZB-260	260	520	190	460	320	150	21.5
QZB-300	300	560	195	460	320	155	21.5

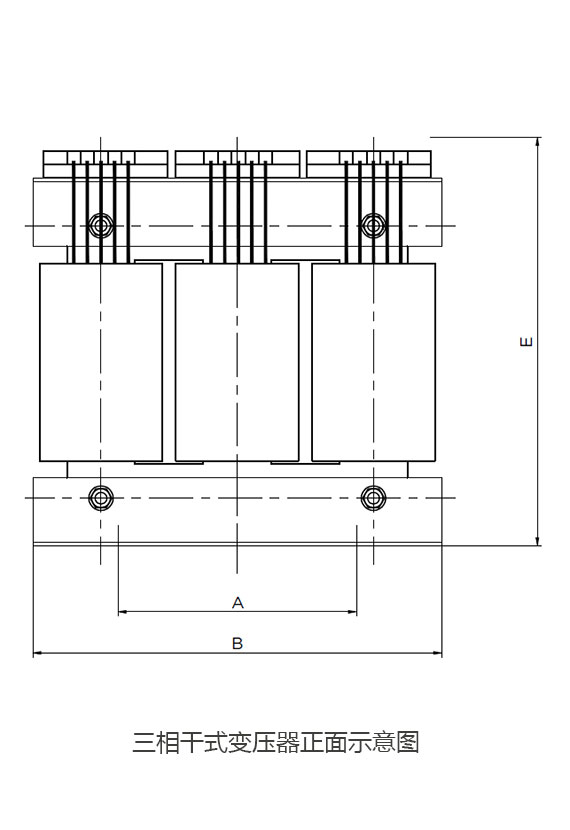

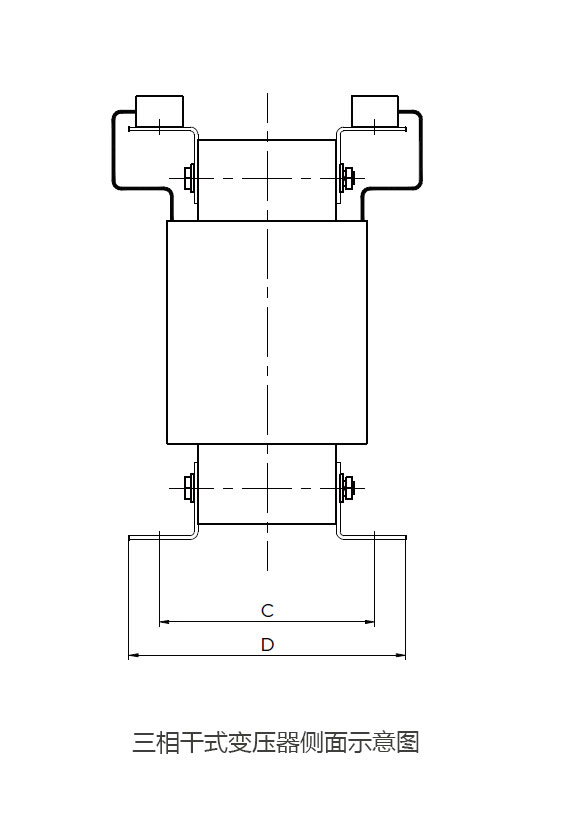

*標注尺寸參考左圖圖紙
*產品尺寸僅供參考，可依據客戶需求設計生產不同規格型號的電機自耦啟動變壓器，電機自耦降壓?jiǎn)?dòng)變壓器和三相自耦啟動變壓器。

電機自耦啟動變壓器國家標準	GB 6450-1986
	GB 1094-1996
	GB 10237-1998
	GB 19212.3-2006
	GB/T 10228-1997
	GB/T 17211-1998
國際標準	IEC 726
行業標準	JB/T 8750-1998

電機啟動自耦變壓器

自耦變壓器的定義是初、次級無須絕緣的特種變壓器。簡單來說就是指它的繞組初級和次級是在同一調繞組上，即只有一個繞組的變壓器，也就是說它是輸出和輸入共用一組線圈的特殊變壓器。自耦變壓器降壓?jiǎn)?dòng)是利用自耦變壓器來降低加在電動機定子繞組上的電壓，達到限制起動電流的目的。電動機起動時，定子繞組加上自耦變壓器的二次電壓。起動結束后，甩開自耦變壓器，定子繞組上加額定電壓，電動機全壓運行。自耦變壓器降壓?jiǎn)?dòng)分為手動控制和自動控制兩種。

電機自耦變壓器降壓?jiǎn)?dòng)原理

自耦變壓器高壓側接電網，低壓側接電動機。起動時，利用自耦變壓器分接頭來降低電動機的電壓，待轉速升到一定值時，自耦變壓器自動切除，電動機與電源相接，在全壓下正常運行。

利用自耦變壓器降低電機啟動時的電壓，啟動以后與自耦變壓器脫離，然后直接連接主電源全壓運行，分為手動和自動。如果是自動電路的話，需要加時間繼電器。

自耦變壓器高壓端接電網，低壓端接三相電機。自耦變壓器輸入和輸出共用了一個線圈，升壓降壓可以用不同的抽頭來實現，而且輸入輸出必定有一條共用線。常見的有2組或3組的抽頭，比如3組的抽頭，輸出電壓是輸入端的50%和65%和80%，所以電機啟動的時候電流也只有全網啟動時的25%、42%和64%，電動機的啟動電流和啟動轉矩與端電壓的平方成比例降低，所以啟動電流小了，啟動轉矩也小了，輕松啟動。

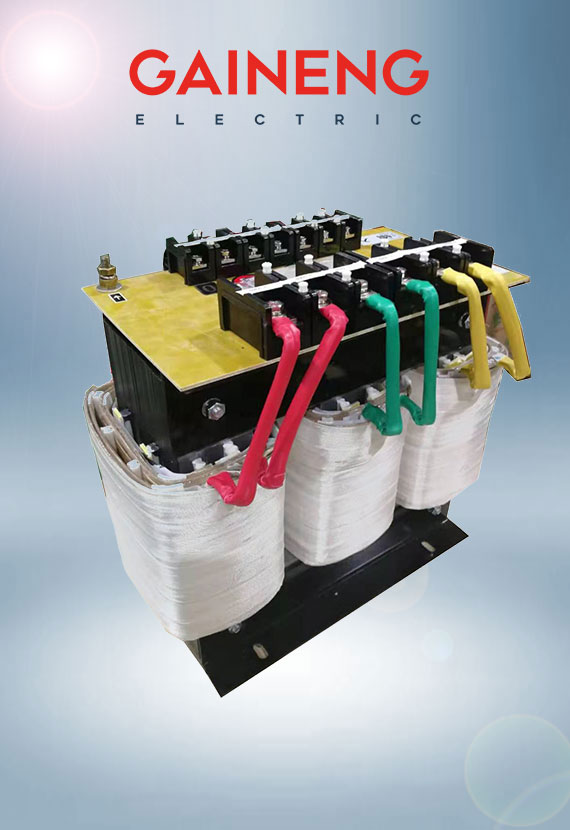

電機自耦變壓器降壓?jiǎn)?dòng)結構特點

1、自耦啟動變壓器的額定工作電壓為380V，接線為100%端。

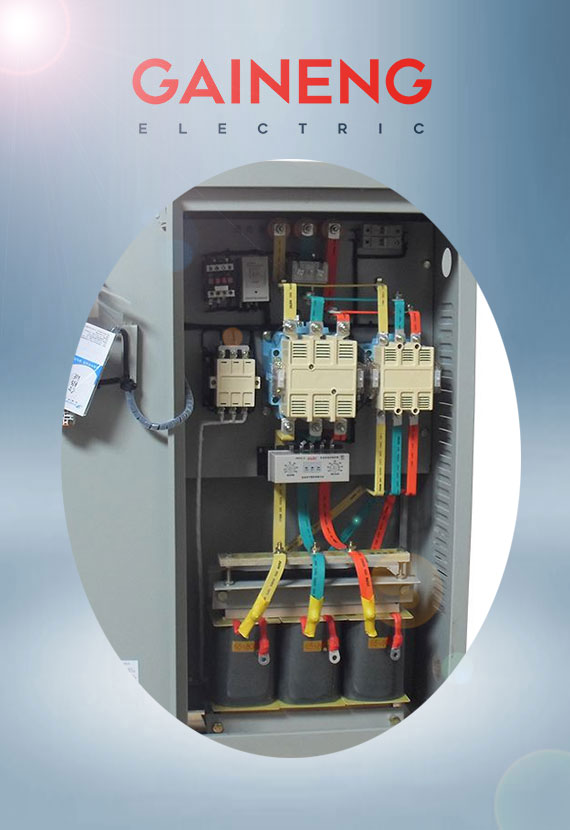

2、本系列變壓器具有65%,80%兩組起動電壓抽頭,若需要較小的起動轉矩時可選用65%抽頭,此時起動電流小，對電網影響??；較大矩時可選用80%抽頭；本變壓器可裝配在XJ01,XJ03,JJ1系列自耦減壓起動箱中作主要配件。

3、起動時間：對于所有工作制級別，自耦變壓器的一次起動時間應不超過15S。對于處有工作制級別，自耦變壓器對于快速連續兩次起動，在進行再次起動前，應允許自耦變壓器冷卻到周?chē)諝鉁囟?。自耦變壓器僅作長時間間歇起動用。不適宜在頻繁操作條件下使用。
